方案簡介

本方案采用SDI5209+SDI7768+SDI1606+觸摸IC設計開發。SDI7768是一款高精度電能IC,能測量交流電壓有效值、電流有效值、有功功率、無功功率、電壓頻率、累計電量等多種交流電參數。SDI5209是一款增強型51內核MCU。SDI1606是一款LED驅動IC,具有驅動能力強、功耗低等特點。觸摸IC采用四通道IC,能支持4個觸摸按鍵。

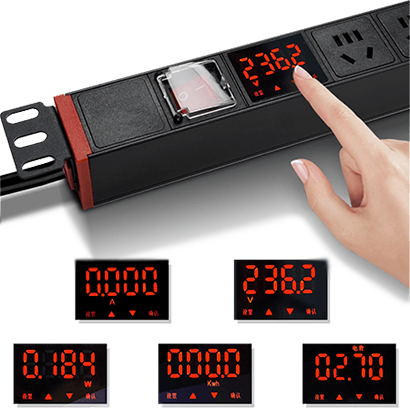

本方案采用高靈敏觸摸按鍵操作、LED段碼顯示科技感十足。


相關參數說明

用戶用電量:指連接在計量插頭上的用電器使用的總電能;

電壓有效值:指當前用戶家里接入電網的電壓(正常為220V左右);

電流有效值:指當前接在計量插頭上的用電器的總電流;

有功功率:指當前接在計量插頭上的所有用電器的總功率;

電壓頻率:指當前電網交流電的頻率(正常為50Hz左右);

電費:指在設置好電費單價的基礎上接在計量插頭上的用電器使用的總電費;

功率因數:當前用接在計量插頭上的用電器的功率因數(正常無感性負載是功率因數為1);


技術指標

● 工作電壓極限范圍:85V-265V

● 額定電壓:220V

● 額定電流:10.00A

● 額定功率:2500.0W

● 輸入頻率:50Hz±5%

● 計量精度:1級

● 工作溫度:-10~60℃;儲存濕度:≤85% RH


操作說明

常規操作:

1、“設置”鍵,用于循環切換模式。一共八種模式,正常顯示模式、設置電費單價單位元、設置電費單價單位角、設置電費單價單位分、設置報警功率單位千瓦、設置報警功率單位百瓦、設置報警功率單位十瓦、設置報警功率單位瓦,八種模式循環切換。長按“設置”鍵將清除電量數據。

2、“上翻”鍵,在正常模式先用于循環切換顯示界面,在設置電費單價模式下用于單價“+”,在設置報警功率模式用于報警功率門限“+”。

3、“下翻”鍵,在正常模式先用于循環切換顯示界面,在設置電費單價模式下用于電費單價“-”,在設置報警功率模式下用于報警功率門限“-”。

4、“確認”鍵,在正常模式下直接跳回電量顯示界面,在設置電費單價模式下保存當前設置的電費單價,在設置報警功率模式下保存當前設置的報警功率。

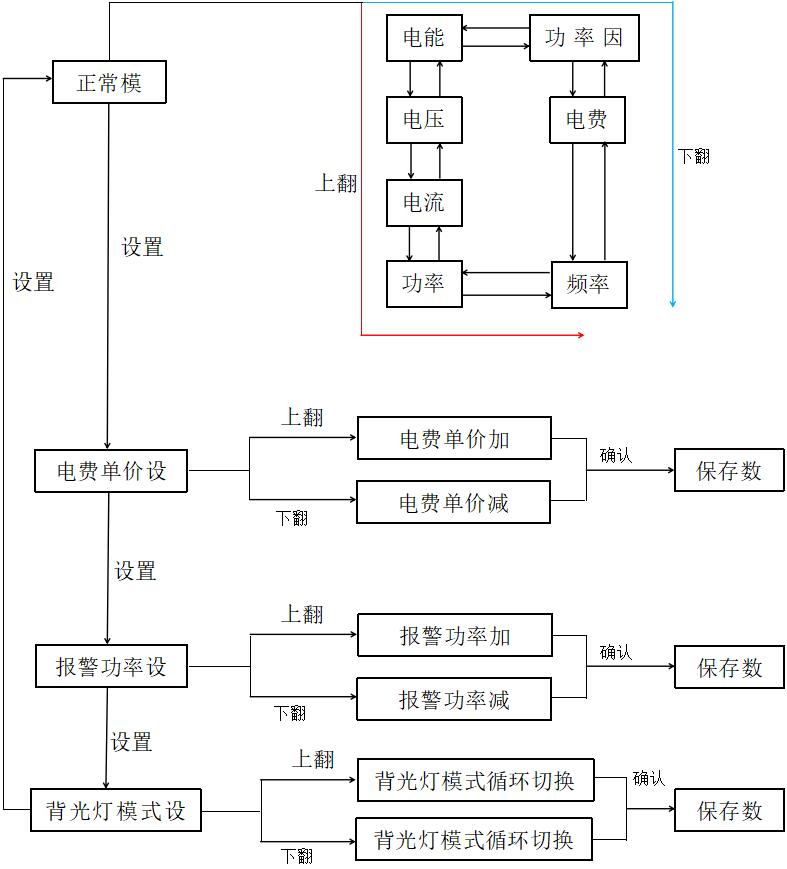

操作流程示意圖



在電量顯示界面長按“設置”鍵能清除電量數據


校表操作:

將未校表過的模塊接入220V,5A單相電,相位打到0.5L檔,穩定后長按“SET”鍵,等蜂鳴器連續響兩聲后校表就完成了。

注意:校表只能在程序燒錄以后校表一次,已經校表過的模塊不能再次校表。


產品優勢

1、高精度:測量精度高達1%,達到國家電表1級計量標準

2、應用靈活:本產品的端子版可將計量電路及顯示創新性的集成在插頭上使得本品極易改裝到一些沒有計量功能的插座或者電器產品上。

3、多功能:采用國家電網專用計量芯片,能檢測多種交流電參數,精度高,顯示界面豐富,直觀易懂。相對市場上已有的計量插座具備結構簡單、性能穩定、成本低廉、功能強大、操作簡單、易于維修等優勢。

4、功率報警:當用電功率過大時,插座會發出報警聲而且報警功率可設置,可以根據實際的應用場景設置合理的報警功率。從而能防止功率過大而產生不可預料的事故;
